回線終端装置の内蔵ルーターと無線ルーターが競合している?【ACTIVEランプの赤点滅と二重ルーター】

いろんな周辺機器わかりやすさ重視インターネット小話
Q
Wi-Fi ルーター(NEC Aterm WG1200HP)のActiveランプが赤点滅していました。確認すると、Wi-Fi経由で、インターネットにはつながっていました。
それでも一応メーカーに問い合わせてみると、「光回線ルーター(NTT PR-S300NE)とWi-Fiルーターが競合して、不安定になっている可能性がある」とのことでした。
Wi-Fiルーターのモードを、RTからBRに切り替えるように言われたのですが、これはどういう意味だったのでしょうか?
A

インターネット回線の契約をすると、ONUにルーター機能を内蔵した「光回線ルーター」が支給されるケースが増えています。

光回線ルーターを 自分で用意した Wi-Fiルーターにそのまま接続すると、競合してしまうことがあるようです。

光回線ルーターとつなぐときは、Wi-Fiルーターを「ブリッジモード(BR)」に切り替えると、競合を解消できます。

この記事では、わかりやすさを重視して説明しています(やや厳密さには欠ける表現もあります)。イメージが掴めたら、より専門的な解説へと進んでください。

スポンサーリンク

Wi-Fiルーターの状態ランプの異常

Wi-Fiルーター(Aterm WG1200HP、2015年発売)は、ACTIVEランプで動作モードの状態を表示します。

点灯点滅
ルーターモードやIPv4 over IPv6通信で
WAN側にIPアドレスが設定されている
ルーターモードでの接続を試行中
ブリッジモードで接続しているIPv4 over IPv6通信で接続を試行中
故障を復旧しているIPv4 over IPv6通信で接続で通信不調
消灯ルーターモードやIPv4 over IPv6通信で
通信が確立していない

基本的に、通信モードは点灯の色で区別し、
点滅は一時的な状態を表すのに使っているようです。

「IPv4 over IPv6通信」は、次世代のインターネット通信規格です。
プロバイダによって対応状況が異なりますが、利用できると通信が効率化されて速くなります。

回線終端装置とルーターの役割分担

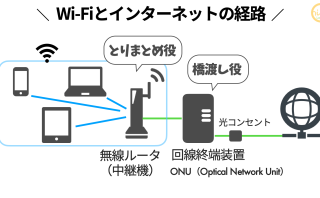

家庭でインターネット回線を利用する場合、光回線業者から渡された装置(ONU:回線終端装置)に、別のWi-Fiルーターを接続して、そのWi-Fiネットワークにスマホを接続するパターンが多いです。

この場合は、Wi-Fiルーターが、「ネットワークアドレス変換」という処理をして、ネットワーク内のデバイスとインターネットの仲介しています。

光回線
→ONU:光信号と電気信号の変換
→Wi-Fiルーター:内外のIPアドレスの変換
→スマホ

ネットワークアドレス変換(NAT:Network Address Translation)」は、2つのIPネットワークを中継するルータやゲートウェイが、双方のIPアドレスを対応付けて変換する処理です。

例えば、ネットワーク内の端末のプライベートIPアドレスをグローバルIPアドレスに変換することで、インターネットからの通信を受信できるようになります。

通訳みたいな感じだね。

ひかり電話ルーターの場合

一方、ひかり電話ルーター(PR-S300NE)には、回線終端装置(ONU)の機能に加えて、有線のルーターの機能を併せ持っています。そのため、そのまま Wi-Fiルーターと接続すると、いわば「二重ルーター」の状態になってしまいます。

この状態だと、2つのルーターが競合してしまいます。

1)ルーターを2つ通過するので、その分、無駄に速度が遅くなる
2)Wi-Fiルーターに接続した端末で回線接続用端末の設定ができない
3)インターネット側から自宅内へのアクセスが難しい

もしかして、Wi-Fiが二重ルーター状態になってない?【自宅Wi-Fiの“わからない”をスッキリ!】 – INTERNET Watch
用語メモ

ここでは わかりやすさを重視して、「二重にルーター機能が動作している」という意味で、「二重ルーター」という言葉を説明で選びましたが、「二重ネットワークアドレス変換(NAT)」という方がより適切かもしれません。

ISPなどから提供されたルーター(ルーター機能を備える終端装置など)に、利用者が独自に無線LANルータなどを接続して利用する場合に、設定の不備でその両方でNATが行われてしまう状態を「二重ルータ」と呼んでいるようだが、記事で言及されている問題点は二重にNATが行われていることが原因であるため、「二重NAT」と呼ぶのが適切ではとの指摘が寄せられている。

ブリッジモードで無線機能だけを使う

Wi-Fiルーターには、この競合を避けるために、ほかのルーターにネットワークアドレス変換を任せて接続する、「ブリッジモード」があります。いわば、「橋渡し」です。

こうすると、自宅でWi-Fi環境を利用することができます。

ちなみに、「中継機能」は、Wi-Fiルーターが複数台あるときに、無線電波を増幅する機能です。

中継機能の場合は、親になるWi-Fiルーターのネットワーク名(SSID)がそのまま使われます。

アドレス変換処理SSID
ルーターモード:RTする使う
ブリッジモード:BR親機に任せる使う
中継モード:CNV親機に任せる親機に任せる

「二重ルーター」だとセキュリティの問題はある?

Wi-FiルーターのACTIVEランプは赤点滅でも、インターネットにはつながっていたんだけど、これって大丈夫だったのかな?

基本的には、問題ありません。

インターネット接続まで2つのルーターを介することで、「又聞き」のように、間接的にインターネットにつながっている状態です。むしろ、内側のネットワークは、インターネットからより隔てられていたので、セキュリティ上は強くなります。

実際にインターネットに接続するときに不便がなければ(速度が遅く感じる、など)、どちらのモードでも問題がありません。
